07. Kinematika, inverz kienamtika, Szimulált robotkar programozása csukló-, és munkatérben

Ismétlés

3D transzformációk

Pozíció: 3 elemű offszet vektor
Orientáció: 3 x 3 rotációs matrix
- további orientáció reprezentációk: Euler-szögek, RPY, angle axis, quaternion
Helyzet (pose): 4 × 4 transzformációs mártrix
Koordináta rendszer (frame): null pont, 3 tengely, 3 bázis vektor, jobbkéz-szabály
Homogén transzformációk: rotáció és transzláció együtt
- pl. \(\mathbf{R}\) rotáció és \(\mathbf{v}\) transzláció esetén:

\[ \mathbf{T} = \left[\matrix{\mathbf{R} & \mathbf{v}\\\mathbf{0} & 1 }\right] = \left[\matrix{r_{1,1} & r_{1,2} & r_{1,3} & v_x\\r_{2,1} & r_{2,2} & r_{2,3} & v_y\\r_{3,1} & r_{3,2} & r_{3,3} & v_z\\\ 0 & 0 & 0 & 1 }\right] \]

Homogén koordináták:
- Vektor: 0-val egészítjük ki, \(\mathbf{a_H}=\left[\matrix{\mathbf{a} \\ 0}\right]=\left[\matrix{a_x \\ a_y \\ a_z \\ 0}\right]\)
- Pont: 1-gyel egészítjük ki, \(\mathbf{p_H}=\left[\matrix{\mathbf{p} \\ 1}\right]=\left[\matrix{p_x \\ p_y \\ p_z \\ 1}\right]\)
- Transzformációk alkalmazása egyszerűbb:

\[ \mathbf{q} = \mathbf{R}\mathbf{p} + \mathbf{v} \to \left[\matrix{\mathbf{q} \\ 1}\right] = \left[\matrix{\mathbf{R} & \mathbf{v}\\\mathbf{0} & 1 }\right]\left[\matrix{\mathbf{p} \\ 1}\right] \]

Szabadsági fok (DoF): egymástól független mennyiségek száma.

Robotikai alapok

Robotok felépítése: szegmensek (segment, link) és csuklók (joints)
Munkatér (task space, cartesian space):
- Háromdimenziós tér, ahol a feladat, trajektóriák, akadályok, stb. definiálásra kerülnek.
- TCP (Tool Center Point): az end effektorhoz rögzített koordináta rendszer (frame)
- Base/world frame
Csuklótér (joint space):
- A robot csuklóihoz rendelt mennyiségek, melyeket a robot alacsony szintű irányító rendszere értelmezni képes.
- csukló koordináták, sebességek, gyorsulások, nyomatékok...

Elmélet

Kinematika, inverz kinematika

Kinematika

Def. Kinematika

A TCP (vagy bármi más) helyzetének kiszámítása a csukló koordinátákból.

Kinematikai modell
- Denavit--Hartenberg (DH) konvenció
- URDF (Unified Robotics Description Format, XML-alapú)

Ha a segmensekhez rendelt koordináta rendszerek rendre \(base, 1, 2, 3, ..., TCP\), a szomszédos \(i\) and \(i+1\) szegmensek közötti transzfomrációk \(T_{i+1,i}(q_{i+1})\) (mely a közbezárt csukló szögének függvénye), a transzfomráció a base frame és a TCP között felírható (\(n\) csuklós robotra):

\[ T_{TCP,base}(q_1, \cdots, q_n) = T_{TCP,n-1}(q_{n}) \cdot T_{n-1,n-2}(q_{n-1}) \cdots T_{2,1}(q_2) \cdot T_{1,base}(q_1) \cdot base \]

Inverz kinematika

Def. Inverz kinematika

Csukló koordináták kiszámítása a (kívánt) TCP (vagy bármi más) pose eléréséhez.

Differenciális inverz kinematika

Def. Differenciális inverz kinematika

A csukló koordináták mely változtatása éri el a kívánt, kis mértékű változást a TCP helyzetében (rotáció és transzláció).

Jacobi-mátrix (Jacobian): egy vektorértékű függvény elsőrendű parciális deriváltjait tartalmazó mátrix.

\[ \mathbf{J} = \left[\matrix{\frac{\partial x_1}{\partial q_1} & \frac{\partial x_1}{\partial q_2} &\frac{\partial x_1}{\partial q_3} & \dots &\frac{\partial x_1}{\partial q_n} \\ \frac{\partial x_2}{\partial q_1} & \frac{\partial x_2}{\partial q_2} &\frac{\partial x_2} {\partial q_3} & \dots &\frac{\partial x_2}{\partial q_n} \\ \frac{\partial x_3}{\partial q_1} & \frac{\partial x_3}{\partial q_2} &\frac{\partial x_3}{\partial q_3} & \dots &\frac{\partial x_3}{\partial q_n} \\ \vdots &\vdots &\vdots &\ddots &\vdots \\ \frac{\partial x_m}{\partial q_1} & \frac{\partial x_m}{\partial q_2} &\frac{\partial x_m}{\partial q_3} & \dots &\frac{\partial x_m}{\partial q_n} \\}\right] \]
Jacobi-mátrix jelentősége robotikában: megadja az összefüggést a csuklósebességek és a TCP sebessége között.

\[ \left[\matrix{\mathbf{v} \\ \mathbf{\omega}}\right] =\mathbf{J}(\mathbf{q})\cdot \mathbf{\dot{q}} \]

,ahol \(\mathbf{v}\) a TCP lineáris sebessége, \(\mathbf{\omega}\) a TCP szögsebessége, \(\mathbf{q}\) pedig a robot konfigurációja.

Def. Konfiguráció

A robot pillanatnyi csuklószögeiből képzett vektor vagy tömb.

Inverz kinematika Jacobi inverz felhasználásával

Számítsuk ki a kívánt és az aktuális pozíció különbségét: \(\Delta\mathbf{r} = \mathbf{r}_{desired} - \mathbf{r}_0\)
Számítsuk ki a rotációk különbségét: \(\Delta\mathbf{R} = \mathbf{R}_{desired}\mathbf{R}_{0}^{T}\), majd konvertáljuk át axis angle reprezentációba \((\mathbf{t},\phi)\)
Számítsuk ki \(\Delta\mathbf{ q}=\mathbf{J}^{-1}(\mathbf{q_0})\cdot \left[\matrix{k_1 \cdot \Delta\mathbf{r} \\ k_2 \cdot \mathbf{\omega}}\right]\), ahol az inverz lehet pszeudo-inverz, vagy transzponált
\(\mathbf{q}_{better} = \mathbf{q}_{0} + \Delta\mathbf{q}\)

Gyakorlat

1: UR install

Telepítsük a dependency-ket és a UR driver-t.
```
sudo apt update
sudo apt upgrade
sudo apt-get install ros-humble-ur python3-pip
pip3 install kinpy
```
Tip

A kinpy csomag forrását is töltsük le, hasznos lehet az API megértése szempontjából: https://pypi.org/project/kinpy/

Moodle-ről töltsük le a forrásfájlokatokat tartalmazó zip-et (ur_ros2_course.zip). A view_ur.launch.py fájlt másoljuk a ros2_course/launch mappába, a topic_latcher.py fájlt pedig a ros2_course/ros2_course mappába. Adjuk hozzá az alábbi sorokat a setup.py fájlhoz (launch és entry point):

import os
from glob import glob

# ...

data_files=[
    ('share/ament_index/resource_index/packages',
        ['resource/' + package_name]),
    ('share/' + package_name, ['package.xml']),
    # Include all launch files.
    (os.path.join('share', package_name),
        glob('launch/*launch.[pxy][yma]*'))
],

# ...

entry_points={
'console_scripts': [
     # ...
     'topic_latcher = ros2_course.topic_latcher:main',
],

Adjuk hozzá ros2launch dependency-t a package.xml fájlhoz:
```
<exec_depend>ros2launch</exec_depend>
```

Build-eljük a workspace-t.

cd ~/ros2_ws
colcon build --symlink-install

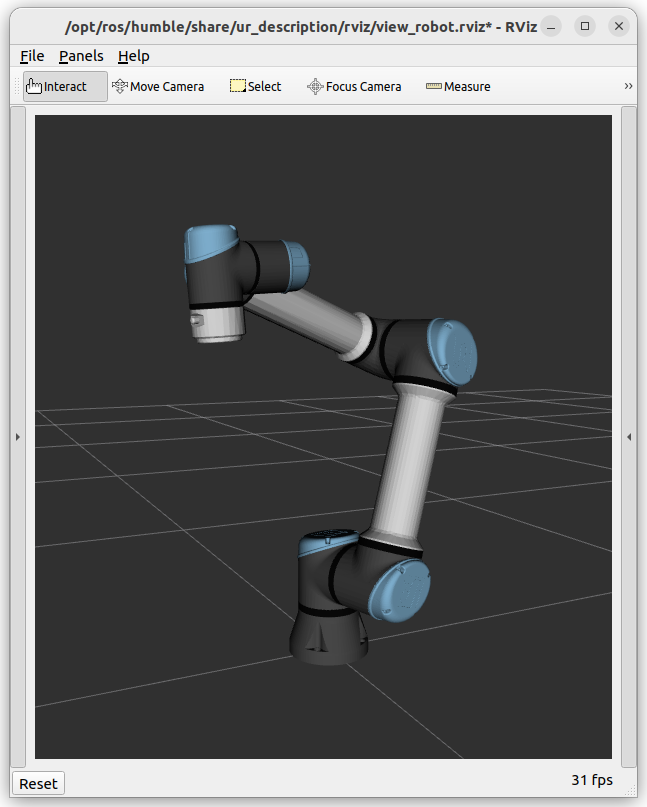

Indítsuk el a szimulátort, mozgassuk a csuklókat a Joint State Publisher GUI segítségével.
```
ros2 launch ros2_course view_ur.launch.py ur_type:=ur5e
```
Tip

Próbáljunk ki más robotokat is a ur_type argumentum beállításával (ur3, ur3e, ur5, ur5e, ur10, ur10e, ur16e, ur20)

2: Robot mozgatása csuklótérben

Hozzunk létre új python forrásfájlt ur_controller.py névvel a ~/ros2_ws/src/ros2_course/ros2_course mappában. Adjuk meg az új entry point-ot a setup.py-ban a megszokott módon. Iratkozzunk fel a robot csuklószögeit (konfigurációját) publikáló topicra. Hozzunk létre publisher-t a csuklók szögeinek beállítására használható topic-hoz.
```
/joint_states
/set_joint_states
```
Mozgassuk a robotot q = [-1.28, 4.41, 1.54, -1.16, -1.56, 0.0] konfigurációba.

3. Kinematika

A szimulátor egy topicban publikálja a robotot leíró urdf-t. Iratkozzunk fel erre a topic-ra.
```
/robot_description_latch
```

Importáljuk a kinpy csomagot és hozzuk létre a kinematikai láncot a robotot leíró urdf alapján az előbb implementált callback függvényben:

import kinpy as kp

# ...

self.chain = kp.build_serial_chain_from_urdf(self.desc, 'tool0')
print(self.chain.get_joint_parameter_names())
print(self.chain)

Számítsuk ki, majd irassuk ki a TCP pozícióját az adott konfigurációban a kinpy csomag segítségével.
```
p = chain.forward_kinematics(q)
```

4: Inverz kinematika Jacobi inverz módszerrel

Írjunk metódust, amely az előadásban bemutatott Jakobi inverz módszerrel valósítja meg az inverz kinematikai feladatot a roboton. Az orientációt hagyjuk figyelmen kívül. Mozgassuk a TCP-t a (0.50, -0.60, 0.20) pozícióba.

Írjunk egy ciklust, melynek megállási feltétele a delta_r megfelelő nagysága és rclpy.ok().
Számítsuk ki a kívánt és a pillanatnyi TCP pozíciók különbségét (delta_r). Skálázzuk k_1 konstanssal.
omega legyen [0.0, 0.0, 0.0] (ignoráljuk az orientációt).
Konkatenáljuk delta_r és omega-t.
Számítsuk ki a Jacobi mátrixot az adott konfigurációban a kp.jacobian.calc_jacobian(...) függvény segítségével.
Számítsuk ki Jacobi mátrix pszeudo-inverzét np.linalg.pinv(...).
A fenti képlet segítségével számítsük ki delta_q-t.
Növeljük a csuklószögeket a kapott értékekkel.

Ábrázoljuk a TCP trajektóriáját Matplotlib segítségével.

import matplotlib.pyplot as plt

# ...

# Plot trajectory
ax = plt.figure().add_subplot(projection='3d')
ax.plot(x, y, z, label='TCP trajectory',  ls='-', marker='.')
ax.legend()
ax.set_xlabel('x [m]')
ax.set_ylabel('y [m]')
ax.set_zlabel('z [m]')
plt.show()

Bónusz: Inverz kinematika orientációval

Egészítsük ki az előző feladat megoldását úgy, hogy az orientációt is figyelembe vesszük az inverz kinematikai számítás során.
