04. Robotikai alapfogalmak, da Vinci sebészrobot programozása szimulált környezetben

Warning

ZH1 (ROS alapok, publisher, subscriber. Python alapok. Robotikai alapfogalmak.) március 28. 10:45, BA.1.10

Elmélet

Merev test mozgása

Def. Merev test

Merevnek tekinthető az a test, mely pontjainak távolsága mozgás során nem változik, vagyis bármely két pontjának távolsága időben állandó.

Merev test alakja, térfogata szintén állandó.

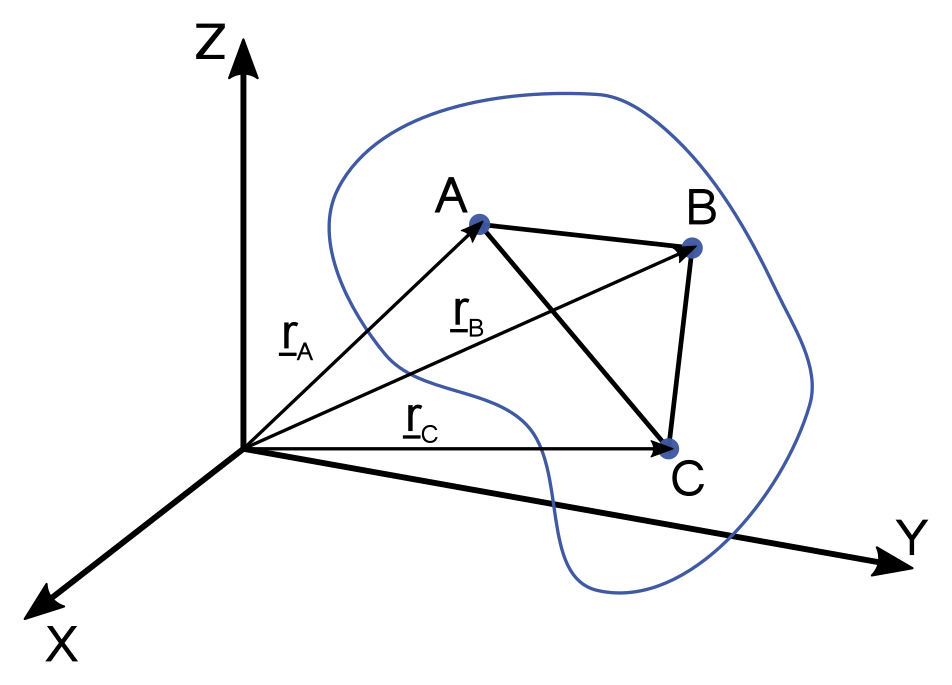

Merev test térbeli helyzete megadható bármely 3 nem egy egyenesbe eső pontjának helyzetével.

A test helyzetét szemléletesebben megadhatjuk egy tetszőleges pontjának 3 koordinátájával (pozíció) és a test orientációjával.
Merev testek mozgásai két elemi mozgásfajtából tevődnek össze: haladó mozgás (transzláció) és tengely körüli forgás (rotáció)

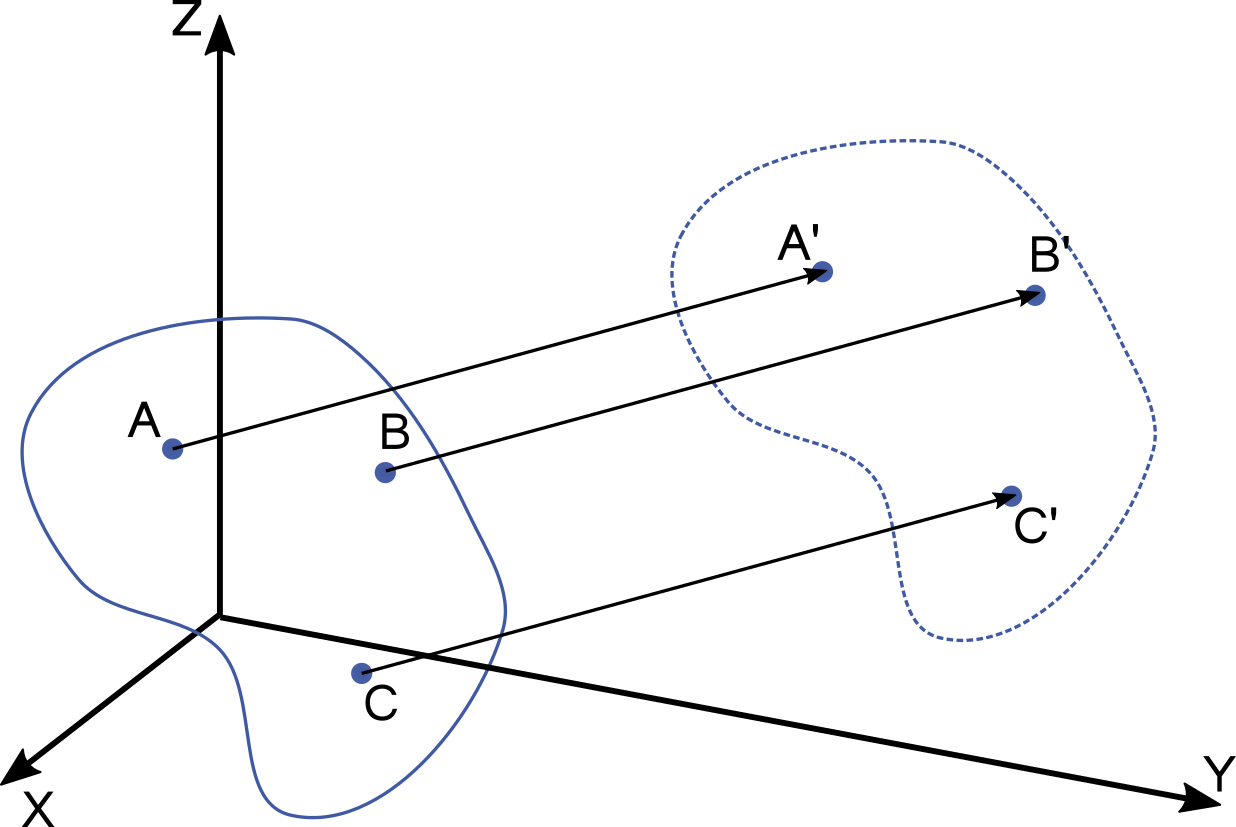

Transzlációs mozgás során a test minden pontja egymással párhuzamos, egybevágó pályát ír le, a test orientációja pedig nem változik.

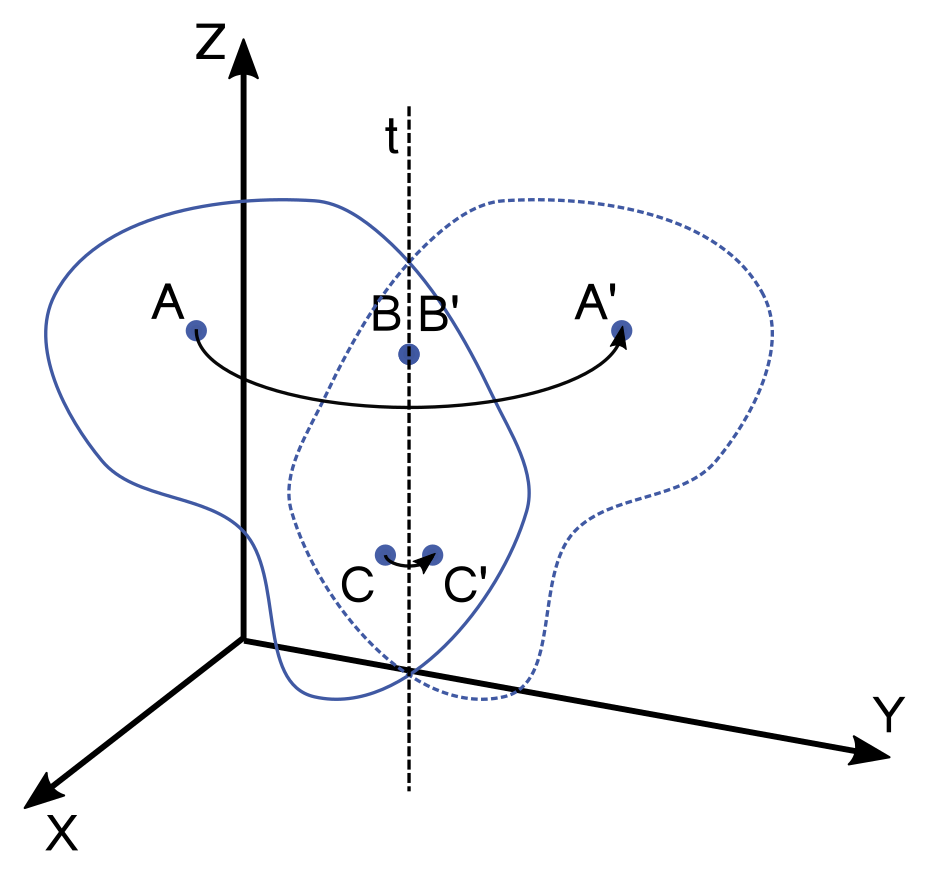

Rotáció során a forgástengelyen lévő pontok pozíciója nem változik, a test többi pontja pedig a forgástengelyre merőleges síkokban körpályán mozog.
A merev test szabad mozgása is leírható mint egyidejűleg egy bizonyos tengely körüli forgás és egy haladó mozgás.

3D transzformációk

Pozíció: 3 elemű offszet vektor
Orientáció: 3 x 3 rotációs matrix
- további orientáció reprezentációk: Euler-szögek, RPY, angle axis, quaternion
Helyzet (pose): 4 × 4 transzformációs mártrix
Koordináta rendszer (frame): null pont, 3 tengely, 3 bázis vektor, jobbkéz-szabály
Homogén transzformációk: rotáció és transzláció együtt
- pl. \(\mathbf{R}\) rotáció és \(\mathbf{v}\) transzláció esetén:

\[ \mathbf{T} = \left[\matrix{\mathbf{R} & \mathbf{v}\\\mathbf{0} & 1 }\right] = \left[\matrix{r_{1,1} & r_{1,2} & r_{1,3} & v_x\\r_{2,1} & r_{2,2} & r_{2,3} & v_y\\r_{3,1} & r_{3,2} & r_{3,3} & v_z\\\ 0 & 0 & 0 & 1 }\right] \]

Homogén koordináták:
- Vektor: 0-val egészítjük ki, \(\mathbf{a_H}=\left[\matrix{\mathbf{a} \\ 0}\right]=\left[\matrix{a_x \\ a_y \\ a_z \\ 0}\right]\)
- Pont: 1-gyel egészítjük ki, \(\mathbf{p_H}=\left[\matrix{\mathbf{p} \\ 1}\right]=\left[\matrix{p_x \\ p_y \\ p_z \\ 1}\right]\)
- Transzformációk alkalmazása egyszerűbb:

\[ \mathbf{q} = \mathbf{R}\mathbf{p} + \mathbf{v} \to \left[\matrix{\mathbf{q} \\ 1}\right] = \left[\matrix{\mathbf{R} & \mathbf{v}\\\mathbf{0} & 1 }\right]\left[\matrix{\mathbf{p} \\ 1}\right] \]

Szabadsági fok (DoF): egymástól független mennyiségek száma.

Robotikai alapok

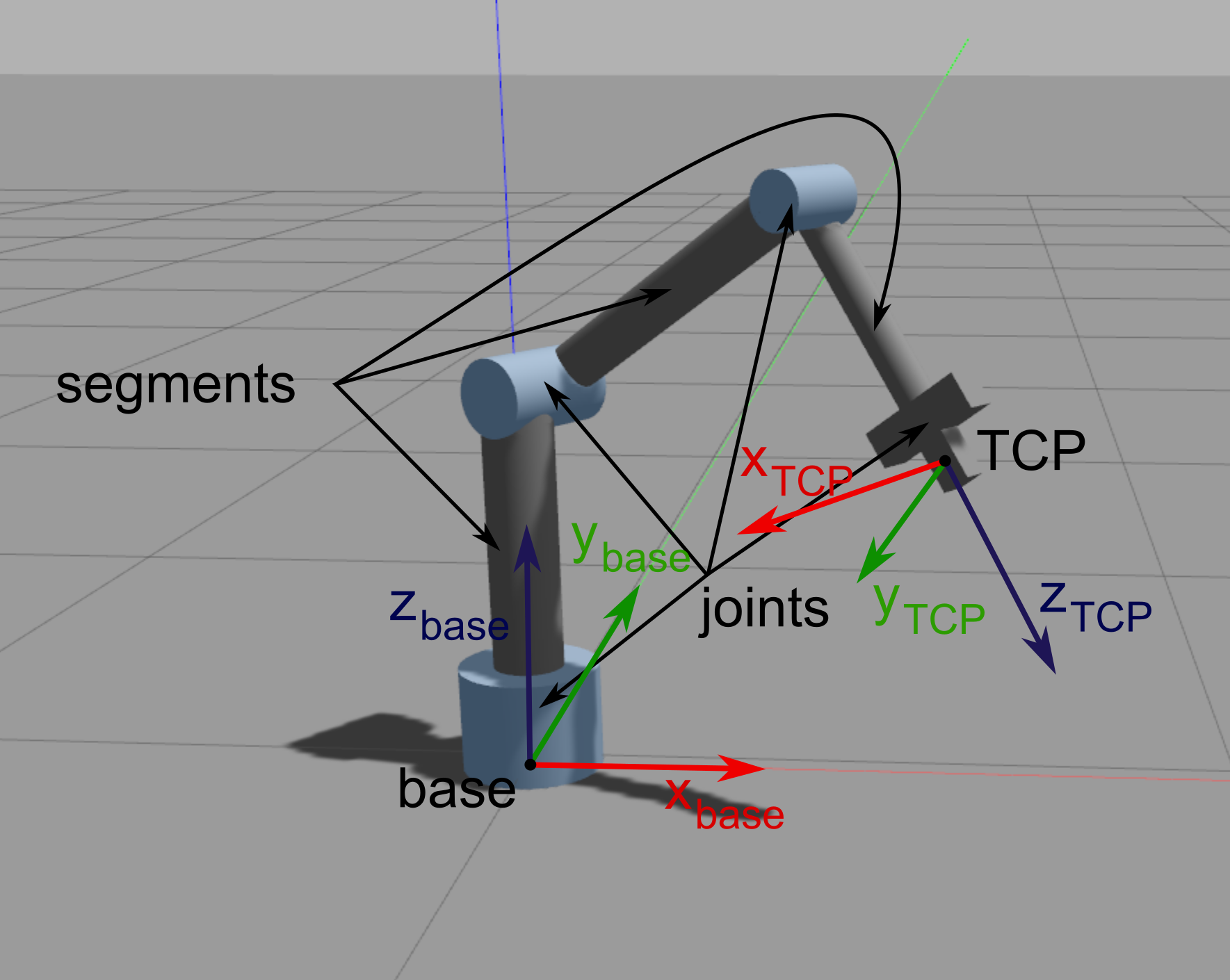

Robotok felépítése: szegmensek (segment, link) és csuklók (joints)
Munkatér (task space, cartesian space):
- Háromdimenziós tér, ahol a feladat, trajektóriák, akadályok, stb. definiálásra kerülnek.
- TCP (Tool Center Point): az end effektorhoz rögzített koordináta rendszer (frame)
- Base/world frame
Csuklótér (joint space):
- A robot csuklóihoz rendelt mennyiségek, melyeket a robot alacsony szintű irányító rendszere értelmezni képes.
- csukló koordináták, sebességek, gyorsulások, nyomatékok...

Python libraries

Numpy

Python library
High dimension arrays and matrices
Mathematical functions

import numpy as np

# Creating ndarrays
a = np.zeros(3)
a.shape
a.shape=(3,1)
a = np.ones(5)
a = np.empty(10)
l = np.linspace(5, 10, 6)
r = np.array([1,2])    # ndarray from python list
r = np.array([[1,2],[3,4]])
type(r)

# Indexing
l[0]
l[0:2]
l[-1]
r[:,0]

# Operations on ndarrays
r_sin = np.sin(r)
np.max(r)
np.min(r)
np.sum(r)
np.mean(r)
np.std(r)

l < 7
l[l < 7]
np.where(l < 7)

p = np.linspace(1, 5, 6)
q = np.linspace(10, 14, 6)

s = p + q
s = p * q
s = p * 10
s = p + 10
s = p @ q    # dot product
s = r.T

If not installed:

pip3 install numpy

Matplotlib

Visualization in python
Syntax similar to Matlab

import numpy as np
from matplotlib import pyplot as plt

X = np.linspace(-np.pi, np.pi, 24)
C, S = np.cos(X), np.sin(X)

plt.plot(X, C, label='y=cos(x)', marker='.')
plt.plot(X, S label='y=sin(x)', marker='.')

plt.xlabel('x')
plt.ylabel('y')
plt.legend()

plt.show()

If not installed:

pip3 install matplotlib

Gyakorlat

1: dVRK ROS 2 install

Telepítsük az alábbi dependency-ket:

sudo apt install python3-vcstool python3-colcon-common-extensions python3-pykdl libxml2-dev libraw1394-dev libncurses5-dev qtcreator swig sox espeak cmake-curses-gui cmake-qt-gui git subversion gfortran libcppunit-dev libqt5xmlpatterns5-dev libbluetooth-dev libhidapi-dev python3-pyudev gfortran-9 ros-humble-joint-state-publisher* ros-humble-xacro

Klónozzuk a dVRK-t (da Vinci Reserach Kit) vcs segítségével egy új workspace-be, majd build-eljük:

mkdir -p ~/dvrk2_ws/src
cd ~/dvrk2_ws/src
vcs import --recursive --input https://raw.githubusercontent.com/jhu-dvrk/dvrk-github-workflow/main/vcs/ros2-dvrk-2.2.1.vcs
cd ~/dvrk2_ws
colcon build --cmake-args -DCMAKE_BUILD_TYPE=Release
source ~/dvrk2_ws/install/setup.bash

A .bashrc fájl végére illesszük be az alábbi sort:
```
source ~/dvrk2_ws/install/setup.bash
```

Indítsuk el a PSM1 (Patient Side Manipulator) RViz szimulációját. A dVRK konzolon ne felejtsünk el HOME-olni. Tanulmányozzuk a szimulátor működését a tanult parancsok (ros2 topic list, ros2 topic echo ros2 run rqt_gui rqt_gui, stb.) használatával.

# dVRK main console
ros2 run dvrk_robot dvrk_console_json -j ~/dvrk2_ws/install/sawIntuitiveResearchKitAll/share/sawIntuitiveResearchKit/share/console/console-PSM1_KIN_SIMULATED.json

# ROS 2 joint and robot state publishers
ros2 launch dvrk_model dvrk_state_publisher.launch.py arm:=PSM1

# RViz
ros2 run rviz2 rviz2 -d ~/dvrk2_ws/install/dvrk_model/share/dvrk_model/rviz/PSM1.rviz

# rqt_gui
ros2 run rqt_gui rqt_gui

2: PSM subscriber implementálása

Hozzunk létre új python forrásfájlt psm_grasp.py névvel a ~/ros2_ws/src/ros2_course/ros2_course mappában. Adjuk meg az új entry point-ot a setup.py-ban a megszokott módon.
Iratkozzunk fel a PSM TCP (Tool Center Point) pozícióját és a csipesz pofái által bezárt szögét publikáló topic-okra.
```
/PSM1/measured_cp
/PSM1/jaw/measured_js
```

Build-eljünk és futtassuk a node-ot:

cd ~/ros2_ws
colcon build --symlink-install
ros2 run ros2_course psm_grasp

3. PSM TCP mozgatása lineáris trajektória mentén

A PSM a lenti topicok-ban várja a kívánt TCP pozíciót és a csipesz pofái által bezárt szöget. Hozzunk létre publishereket a psm_grasp.py fájlban ezekhez a topicokhoz.
```
/PSM1/servo_cp
/PSM1/jaw/servo_jp
```

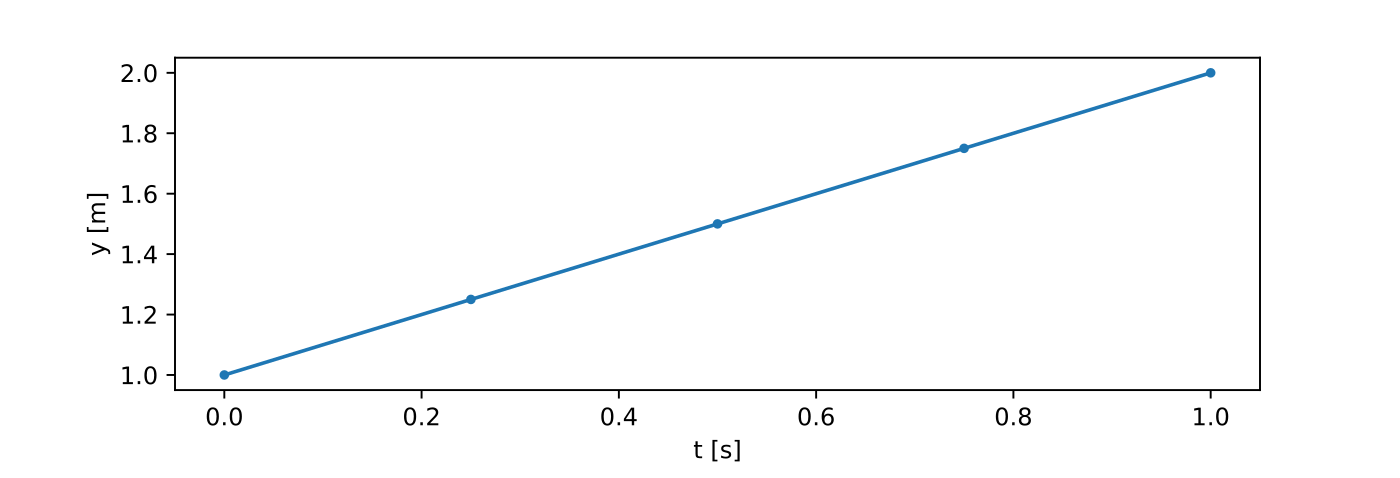

Írjunk függvényt, amely lineáris trajektória mentén a kívánt pozícióba mozgatja a TCP-t. Küldjük az csipeszt a (0.0, 0.05, -0.12) pozícióba, az orientációt hagyjuk változatlanul. 0.01s legyen a mintavételi idő. Matplotlib használatával plotoljuk a tervezett trajektória x, y és z komponensét idő függvényében.
```
def move_tcp_to(self, target, v, dt):
```
Írjunk függvényt, amellyel a csipeszt tudjuk nyitni-zárni, szintén lineáris trajektória használatával.
```
def move_jaw_to(self, target, omega, dt):
```

4. Dummy marker létrehozása

Definiáljunk egy új koordináta rendszert camera névvel, majd ellenőrizzük a koordináta rendszereket:

ros2 run tf2_ros static_transform_publisher --frame-id world --child-frame-id camera --x 0 --y 0 --z 0 --qx 0 --qy 0 --qz 0 --qw 1
ros2 run tf2_tools view_frames

Hozzunk létre új python forrásfájlt dummy_marker.py névvel. Adjuk meg az entry point-ot a setup.py-ban a megszokott módon. Implementájunk python programot, amely markert publikál (0.00687728, 0.06412506, 0.27155235) pozícióval dummy_target_marker nevű topic-ban. A frame_id addattag értéke legyen camera. Másoljuk az alábbi kódot a dummy_marker.py fájlba:

import rclpy
from rclpy.node import Node
from visualization_msgs.msg import Marker

class DummyMarker(Node):
    def __init__(self, position):
        super().__init__('minimal_publisher')
        self.position = position
        self.publisher_ = self.create_publisher(Marker, 'dummy_target_marker', 10)
        timer_period = 0.1  # seconds
        self.timer = self.create_timer(timer_period, self.timer_callback)
        self.i = 0
        i = 0

    def timer_callback(self):
        marker = Marker()
        marker.header.frame_id = 'camera'
        marker.header.stamp = self.get_clock().now().to_msg()
        marker.ns = "dvrk_viz"
        marker.id = self.i
        marker.type = Marker.SPHERE
        marker.action = Marker.MODIFY
        marker.pose.position.x = self.position[0]
        marker.pose.position.y = self.position[1]
        marker.pose.position.z = self.position[2]
        marker.pose.orientation.x = 0.0
        marker.pose.orientation.y = 0.0
        marker.pose.orientation.z = 0.0
        marker.pose.orientation.w = 1.0
        marker.scale.x = 0.008
        marker.scale.y = 0.008
        marker.scale.z = 0.008
        marker.color.a = 1.0 # Don't forget to set the alpha!
        marker.color.r = 0.0
        marker.color.g = 1.0
        marker.color.b = 0.0;

        self.publisher_.publish(marker)
        self.i += 1


def main(args=None):
    rclpy.init(args=args)
    marker_publisher = DummyMarker([0.00687728, 0.06412506, 0.27155235])
    rclpy.spin(marker_publisher)

    # Destroy the node explicitly
    # (optional - otherwise it will be done automatically
    # when the garbage collector destroys the node object)
    marker_publisher.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

Futtassuk a node-ot és jelenítsük meg a markert RViz-ben.

Adjuk meg a camera és a PSM1_psm_base_link koordináta rendszerek közötti trenszformációt, majd ellenőrizzük újra a koordináta rendszereket:

ros2 run tf2_ros static_transform_publisher --frame-id PSM1_psm_base_link --child-frame-id camera --x 0.18 --y 0.03 --z 0.01 --roll 2.70526034 --pitch -0.78539816 --yaw -2.53072742
ros2 run tf2_tools view_frames

5. Marker megfogása

Iratkozzunk fel a marker pozícióját küldő topic-ra a psm_grasp.py-ban.
Módosítsuk a psm_grasp.py programot úgy, hogy a csipesszel fogjuk meg a generált markert.
Note

A használt szimulátor hajlamos rá, hogy bizonyos értékek "beragadjanak", ezért a program elején érdemes az alábbi sorok használatával resetelni a kart:
```
#Reset the arm
psm.move_tcp_to([0.0, 0.0, -0.12], 0.01, 0.01)
psm.move_jaw_to(0.0, 0.1, 0.01)
```
Számoljuk át a kapott marker pozíciókat a camera koordináta rendszerből a PSM1_psm_base_link koordináta rendszerbe, hogy helyes legyen a megfogás pozíciója. A koordináta rendszerek közötti transzformáció:

\[ roll=155^{\circ}, pitch=-45^{\circ}, yaw=-145^{\circ}, \mathbf{t}_{base,cam} = \left[\matrix{0.18 \\ 0.03 \\ 0.01\\ }\right] \]
```
t_base_cam = np.array([0.18, 0.03, 0.01])
R_base_cam = R.from_euler('xyz', [155.0, -45.0, -145.0], degrees=True).as_matrix()
```
Implementáljuk a számítást homogén koordináták segítségével is. Készítsünk homogén transzformációs mátrixot a megadott értékekből. Alkalmazzuk a transzformációt a camera koordináta rendszerben kapott pozícióra.

6. TCP mozgatása körív mentén

Implementáljunk metódust, amely r sugrú körív mentén mozgatja a megfogót.
